一、概述
跌落式熔斷器及拉復合跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支干線路上，用作變壓器和線路的短路、過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管兩部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端，熔絲管由內層的消弧管和外層的酚醛直管或環氧玻璃布管組成。拉復合跌落式熔斷器增強彈性輔助觸頭及滅護罩，用以分、合電流。
跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，并形成電弧，消弧管手電弧灼熱，分解出大量的氣體，使管內形成高壓，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力二下翻，鎖緊機構，釋放熔絲管，熔絲管跌落，形成明顯的開端位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜動觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。
二、用途
戶外跌落式熔斷器適用于35KV及以下電壓頻率50HZ電力系統中，作輸電線路、電力變壓器過載的短路保護，分合額定負荷電流之用，機械壽命>2000次
三、使用條件
1.適用于環境溫度上限40°C，下限30攝氏度
2.海拔不超過1000m,風速不大于35m/s
3.熔斷器不適用于以下場所:有燃料或爆炸危險的場所、有劇烈震動或沖擊的場所有異?；瘜W(xué)氣體級及嚴重空氣污穢，煙霧地區
四、結構簡介
熔斷器是由基座和消弧裝置兩大部分組成，滅弧管下端可能有轉動的彈簧支架，始終詩熔絲處于緊張狀態，以保證滅弧管在合閘位置的自鎖、線路與變壓器過載或短路中，熔絲熔斷，熔絲迅速重。滅弧管設計為逐層拍氣式解決在同一熔斷器上開斷大小電流的矛盾。

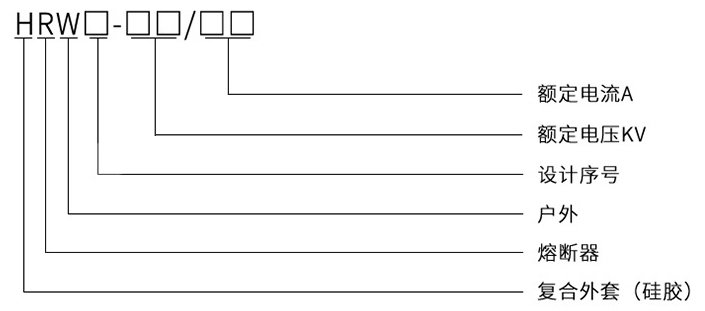

五、型號說明

六、安裝說明
(1)安裝時應將熔體拉緊(使熔體大約受到24.5N左右的拉力)，否則容易引起觸頭發熱。
(2)熔斷器安裝在橫擔(構架)上應牢固可靠，不能有任何的晃動或搖晃現象。
(3)熔管應有向下25°士2°的傾角，以利熔體熔斷時熔管能依靠自身重量迅速跌落。
(4)熔斷器應安裝在離地面垂直距離不小于4m的橫擔(構架)上，若安裝在配電變壓器上方，應與配變的外輪廓邊界保持0.5m以上的水平距離，以防萬一熔管掉落引發其他事故。
(5)熔管的長度應調整適中，要求合閘后鴨嘴舌頭能扣住觸頭長度的三分之二以上，以免在運行中發生自行跌落的誤動作，熔管亦不可頂死鴨嘴，以防止熔體熔斷后熔管不能及時跌落。

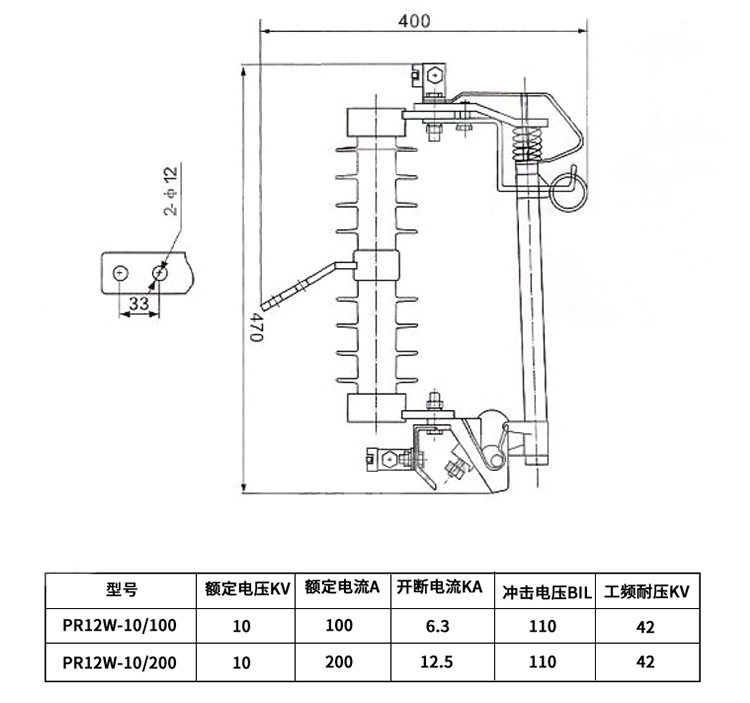

七、結構與參數
