一、概述

GW4-40.5隔離開關是一種在電力系統中無載的情況下，分合電力線路和設備的電氣設備，廣泛用于電力系統和工礦企業。產品的各項指標符合GB1985《交流高壓隔離開關和接地開關》、DL/T593《高壓開關設備的共用訂貨技術導則》、DL486《交流高壓隔離開關訂貨技術條件》的要求。

二、產品簡介

GW4-40.5戶外高壓隔離開關本體由三個單極組成，開關單極為平行雙柱式結構，左右對稱。它是由底座、支座、絕緣子、主導電部份組成，如果是接地型，還包括接地動、靜觸頭、接地刀閘桿，連動部份及互鎖板等，開關單極的左右兩支座通過斜拉桿傳動，主刀閘的三極聯動通過水平連桿傳動，接地刀閘的三極聯動通過連接管傳動。一般情況，GW4-40.5主刀閘配用CJ6型電操機構，接地刀閘配用CS17型手操機構。GW4-40.5型隔離開關的接地方式有內開和外開兩種，內開方式即接地刀的分合閘在瓷瓶的內側，內開的主要特點是結構緊湊，占地面積??；外開方式即接地刀的分合閘在瓷瓶的外側。

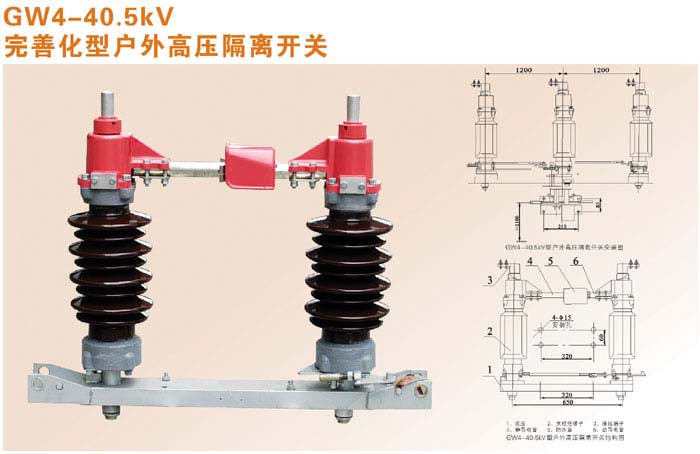

三、結構圖

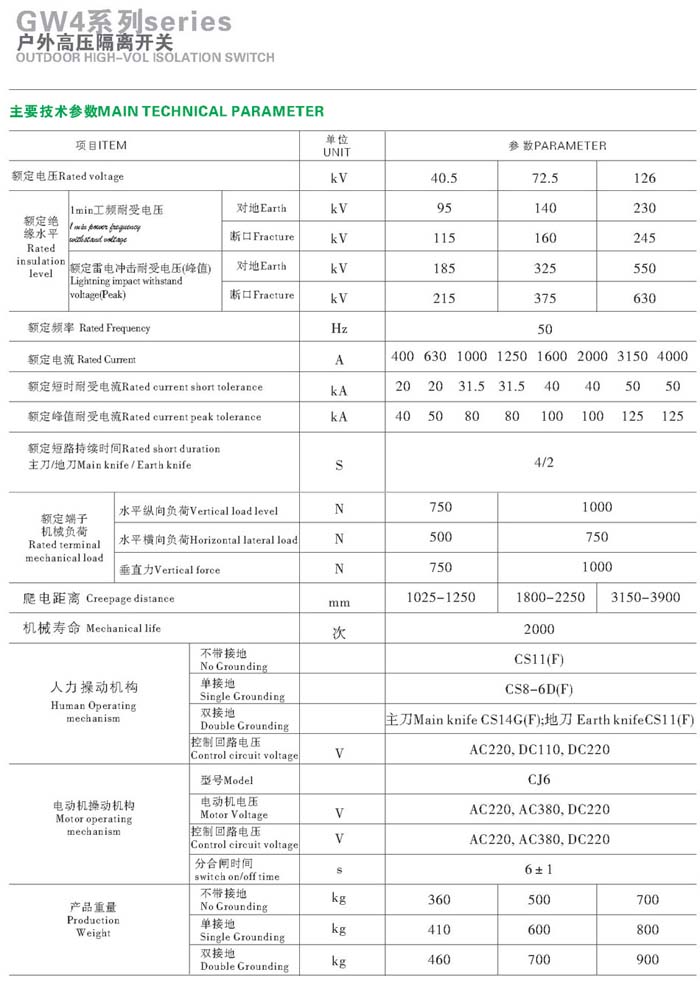

四、技術參數
